الیاف کربنی برای مقاوم سازی ساختمانی (FRP) ریحانی

بافت الیاف كربنی

یك الیاف كربنی سبك وزن با بافت های غیر مستقیم برای اتصال به سطوح خشك می‌باشد.

کاربردها بافت الیاف كربنی

به منظور مقاوم سازی سازه های بتن مسلح، آجری و چوبی در برابر بارهای كششی و برشی به دلیل:

• افز ایش عملكرد لرزه ای دیوارهای سنگی
• جا یگزین آرماتور های جا افتاده (از بین رفته)
• استقامت و انعطاف پذیری ستون ها
• افزایش ظرفیت باربری عناصر ساختمانی
• تغییر مصارف ساختمانی
• رفع نواقص طراحی سازه
• حركات زلزله ای
• سرویس دهی بهبود یافته
• بهسازی ساختاری طبق استانداردهای موجود

خصوصیات و مزایا بافت الیاف كربنی

• تولید شده با الیاف پود كه منجر به ثبات و پایداری بافت می شود (فرایند گرمایی)
• استفاده چند منظوره برای هر نوع مقاوم سازی
• انعطاف پذیری سطوح هندسی (تیرآهن ها، ستونها، دودكش ها، دیوارها، سیلوها، لوله ها و غیره)
• بافت در عرض های مختلف برای مصارف مطلوب تر وجود دارد.
• چگالی كم برای حداقل وزن اضافی
• در مقایسه با تكنیك های سنتی بسیار اقتصادی تر است.
• تأییدیه استانداردها

IBDIM AT/2003-04-336

اطلاعات محصول

نوع الیاف : الیاف کربنی با استقامت متوسط

ساختمان بافت

جهت الیاف: 0˚90 (مستقیم)

تار: الیاف کربنی (98 کل وزن)

پود: الیاف ترموپلاستیک گرمایشی (2 کل وزن)

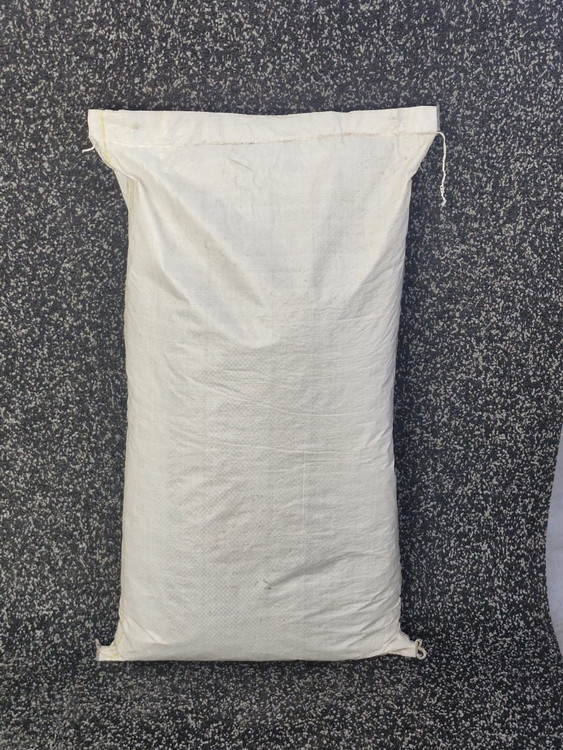

بسته بندی بافت الیاف كربنی

شرایط نگهداری و انقضا بافت الیاف كربنی

2 سال پس از تاریخ در صورت نگهداری در شرایط و بسته بندی اصلی، بازنشده و آسیب ندیده، در محیط خشک و دمای بین 5˚C و 35˚C دور از نور مستقیم خورشید.

اطلاعات فنی

وزن : 200g/m² ± 10g/m²

قطر طرح بافت :0.111mm (براساس کل مقدار کربن)

چگالی الیاف: g/m³ 1.79

ویژگی های فیزیکی/مکانیکی بافت الیاف كربنی

مشخصات :

استقامت کششی 3,900 N/mm² (ظاهری)

ضریب E- کششی 230,000 N/mm² (ظاهری)

امتداد شکستگی 1.5 (ظاهری)

قطر: 0.9 mm در هر لایه

مشخصات لایه

• بار نهایی 320 KN/M پهنا در هر لایه (در قطر لایه ی معمولی 9mm)
• ضریب کششی 0 KN/mm² (براساس قطر لایه ی معمولی 0.9mm)

نکته :

• مقادیر بالا عادی و گویا هستند.
• مشخصات لایه ی حاصل شده از آزمایش کشیدگی به رزین آغشته شده و نوع فرایند آزمایش کششی بستگی دارند.
• از فاکتورهای کاهش دهنده مواد طبق استانداردهای مربوطه استفاده کنید.

طراحی

شیوه طراحی : این ارزش به نوع بارگیری بستگی دارد و باید طبق استانداردهای طراحی مربوطه سازگار و تطبیق داده شود.

اطلاعات سیستم /ساختار سیستم

• همانطور که توضیح داده شده ظاهر سیستم باید کاملاً از موارد بالا تبعیت کند و تغییر نکند.
• آستر بتنی
• رزین آغشته/لایه ای
• بافت محکم کننده ساختمانی

برای اطلاعات بیشتر و جزئیات راجع به ویژگی های رزین، بافت و اطلاعات کلی به برگه اطلاعاتی MTOBOND P1800 مراجعه کنید.

طریقه استفاده بافت الیاف كربنی

بسته به میزان زبری و ناصافی لایه ی زیری :

- آغشته کردن لایه اول حاوی آستر:
0.7-1.2kg/m²~

- آغشته کردن لایه های بعدی: 0.5kg/m²~

کیفیت لایه ی زیرین بافت الیاف كربنی

• نیازهای خاص
• حداقل استقامت کششی لایه ی زیرین
  0 n/mm² می باشد یا همانطور که تعیین شد طبق طرح مقاوم سازی می باشد.

نکاتی راجع به نحوه ی استفاده/ محدودیت ها

• این محصول تنها توسط حرفه ای های باتجربه قابل استفاده است. حداقل شعاع مورد نیاز برای استفاده در اطراف گوشه ها بیش از 20 میلی متر می باشد. (>20mm) شاید صاف کردن و پولیش کردن گوشه ها بوسیله ی ملات در جهت الیاف، روی هم افتادگی بافت باید حداقل mm100 باشد.
• برای استفاده پهلو به پهلو، هیچگونه روی هم افتادگی طولی در جهت پود نیاز نمی باشد. روی هم افتادگی لایه های اضافی باید پیرامون ستون توزیع شود.
• این محکم سازی ذاتاً ساختمانی است و هنگام انتخاب پیمانکارها باید دقت کافی شود که افراد باتجربه ی مناسب برای این منظور انتخاب شوند.
• بافت (پارچه) با استفاده از چاقوی ریزر یا قیچی های خاصی قابل بریدن است. هیچگاه بافت را تا نکنید.
